ANYDESIGN
AnyDESIGN은 주조 방안 전문 설계 프로그램으로 타 CAD 프로그램과는 달리 방안 설계 시 실시간으로 설계 방안에 대한 정보를 확인할 수 있습니다.
필요 용탕량, 주형 및 중자 무게, 회수율, 예상 수축량, 전체 쵸크 면적, 게이팅비 등 방안 설계 시 주요 확인 사항을 실시간으로 모니터링하여 방안 설계 오류를 최소화 할 수 있습니다.
Quickly edit your design
전체 주조 방안을 기준 ±X, ±Y, ±Z축과 주형 최외벽과의 적정한 거리는 주형 강도를 유지하기 위해 중요한 사항입니다. 설계 초기 시 사용자가 설정한 최소 주형 벽 두께 거리를 참고하여 최종 완료된 주조 방안과 주형 외벽과의 거리를 측정하여 건전성을 판단합니다.
사용자가 지정한 Parting Line 지점을 시작으로 제품과 압탕의 최상단 높이를 측정합니다. 압탕 효과를 최대화하기 위해서는 응고 시 급탕이 가능한 유효 높이를 가져야 하며, 기본적인 유효 높이는 최소 제품보다 압탕의 최상단의 높이가 높아야 합니다.
Height of Product and Riser 기능은 상기 이론을 바탕으로 압탕 방안의 건전성을 확인합니다.
Quickly edit your design
설계된 압탕과 제품간의 액상 수축량을 계산하여 압탕을 이용한 액상 수축 보상이 적절하게 이루어 질 수 있는가를 판단할 수 있습니다.
액상 수축량은 액상 수축 계수를 각 부피에 곱하여 계산되는데 초기 방안 설계 시 설정하는 재질 데이터 베이스 및 주입 온도 설정 정보를 이용하여 계산됩니다.
응고 시 제품 수축율 대비 설치된 압탕의 수축율을 비교하여 적절한 수축 보상이 이루어질 수 있는지 판단합니다. 제품의 수축율은 설정된 재질 데이터 베이스 내 정보를 이용하며, 압탕의 경우 발열 슬리브 사용 압탕, 맹압탕, 내부압탕 등 종류에 따라 별도의 급탕 효율을 적용하여 계산됩니다.
Quickly edit your design

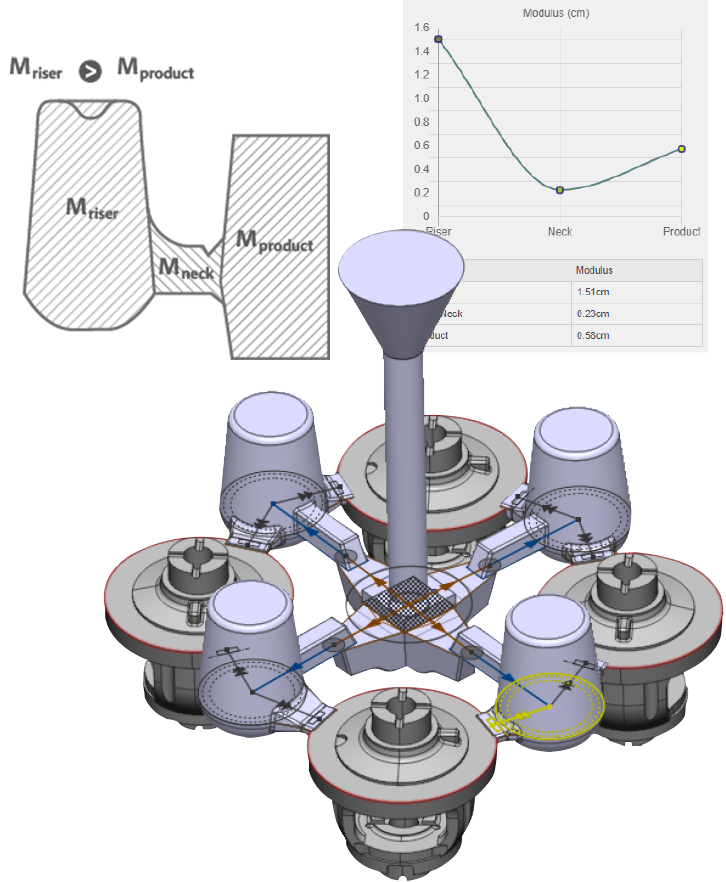

제품 내에 발생하는 수축 결함 보상을 위해 설치되는 압탕의 설계 시 가장 먼저 유의해야 할 점은 각 요소 간의 모듈러스 확인입니다. 설계된 압탕의 모듈러스가 제품보다 작을 시 수축 결함 보상 효과는 없다고 판단하여도 무방하기 때문에 설계 전 주요 확인 사항입니다.
AnyDESIGN은 이러한 과정을 자동으로 처리하여 설계 방안에 대한 제품, 압탕, 압탕 Neck의 모듈러스 결과를 비교하여 방안의 건전성을 평가합니다.
