ANYDESIGN
AnyDESIGN是铸造方案的专业设计程序，与其他CAD软件不同，在设计方案时可以实时确认设计方案的信息。

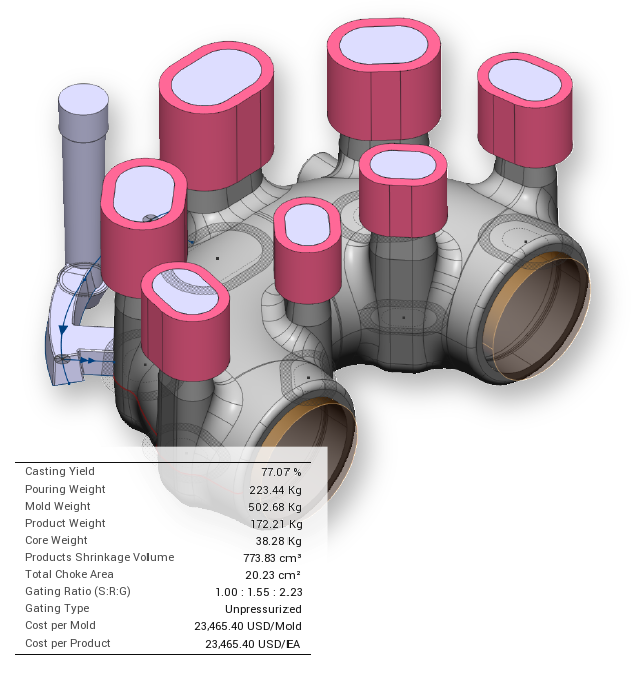

在方案设计时，可实时检测主要确认事项，如所需金属液、模具、芯重量、出品率、收缩量预测、整体节流口面积、浇口比等，最大限度地减少方案设计中的误差。
快速编辑你的设计
整个浇注方案与标准±X, ±Y, ±Z轴和模具最外壁的适当距离是保持模具强度的重要事项。在设计之初，参考用户设置的最要模具壁距离，通过测量最终完成的铸造方案与模具外壁的距离来判断其完整性。
从用户指定的分型线开始，测量铸件与冒口的顶端高度。为了最大限度地发挥冒口效果，凝固时应具备可进料的有效高度，基本有效高度应高于冒口的最上端铸件。
铸件与冒口高度功能基于上述理论验证了冒口方案健全性。
快速编辑你的设计

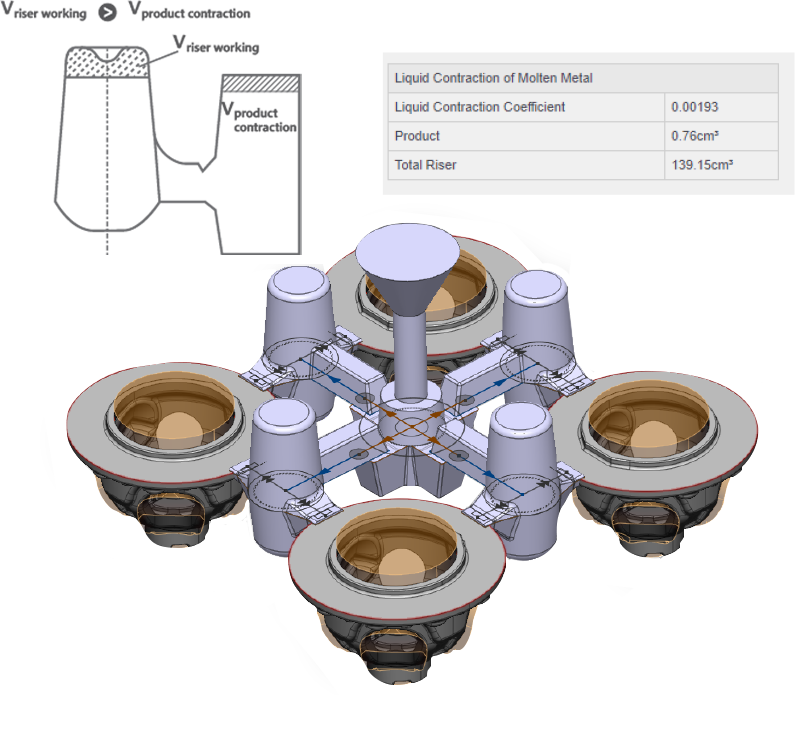

通过计算设计的冒口与铸件之间的液相收缩率，可以判断利用冒口进行液相收缩补缩是否合理。
液相收缩率是通过将液相收缩系数乘以每个体积来计算的，使用初始方案设计时设置的材料数据库和浇注温度设置信息来计算。

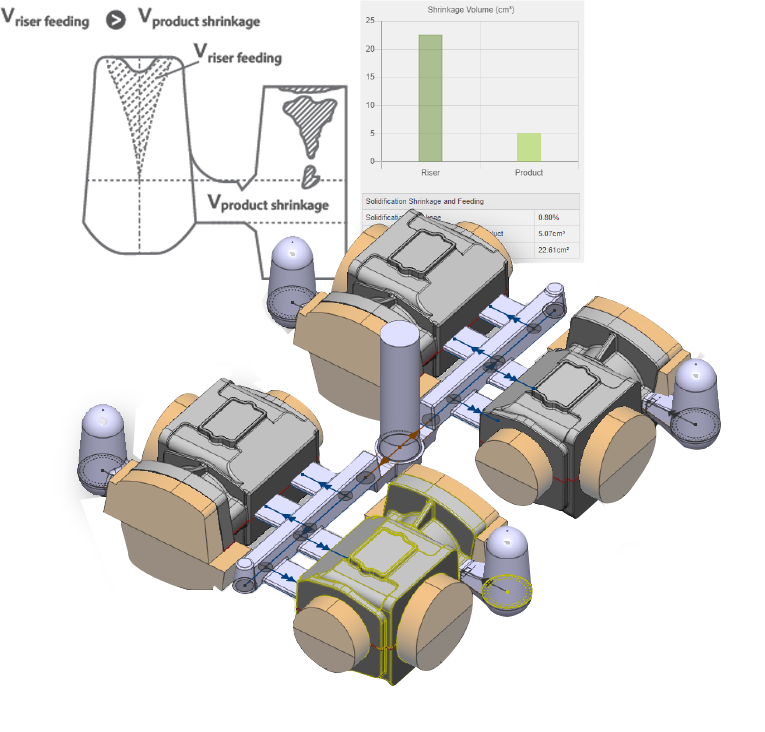

通过比较凝固时铸件收缩率与设置的冒口的收缩率来判断是否能进行适当的补缩。采用设定的材料数据库内信息计算铸件的收缩率，对于冒口，根据使用发热冒口套的冒口、明冒口、暗冒口等不同种类，分别采用各冒口的补缩率进行计算。
快速编辑你的设计

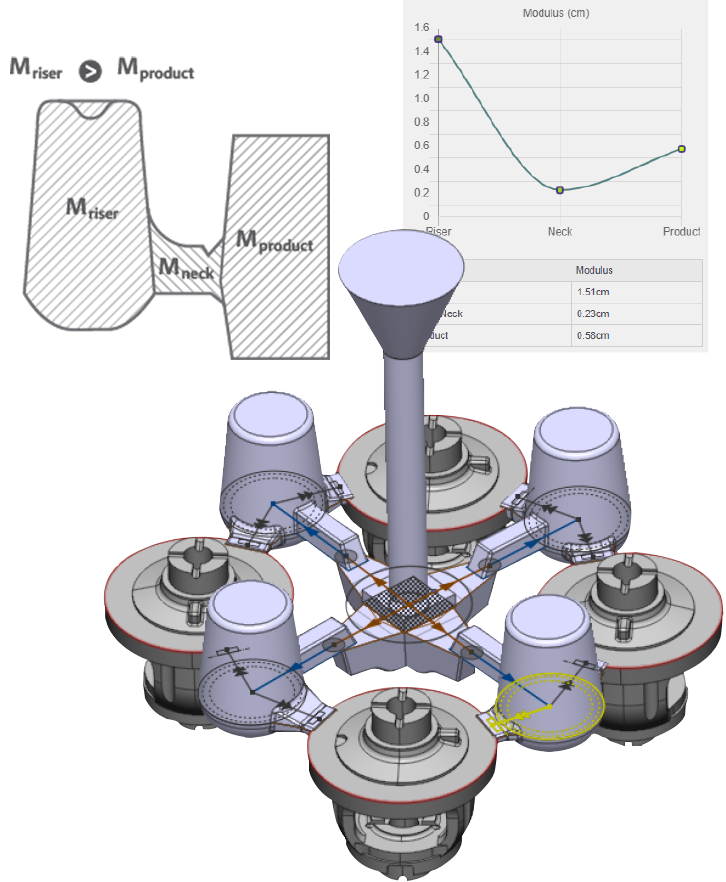

为补偿铸件内发生的收缩缺陷而安装的冒口设计时，首先要注意的是各实体之间的模数确认。因为当设计的冒口模数小于铸件时，可以认定其无收缩缺陷补偿作用。
AnyDESIGN通过自动处理这些过程来比较铸件、冒口和冒口颈在设计方案上的模数结果，以评估方案的健全性。
